APLIKASI MEMBUAT RANGKAIAN MENGUKUR SUHU MENGGUNAKAN SENSOR THERMOCOUPLE


1. TUJUAN[kembali]

a. Mengetahui cara mengukur suhu menggunakan sensor thermocouple

b. Mengetahui pengertian sensor thermocouple

c. Mengetahui tipe-tipe sensor thermocoupe

d. Mengetahui prinsip kerja thermocouple

2. ALAT DAN BAHAN[kembali]

A. alat

1. power

Battery ini berfungsi sebagai sumber daya listrik yang akan digunakan dalam simulasi ini.

2. Grounding



Grounding berfungsi untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian.

3. Potensiometer

Potensiometer adalah resistor tiga terminal dengan sambungan geser yang membentuk pembagi tegangan dapat disetel. Jika hanya dua terminal yang digunakan (salah satu terminal tetap dan terminal geser), potensiometer berperan sebagai resistor variabel atau Rheostat.


4. DC voltmeter

generator arus searah (DC) adalah salah satu jenis mesin listrik, dan fungsi utama mesin generator DC adalah mengubah energi mekanik menjadi listrik DC (arus searah). Proses perubahan energi menggunakan prinsip gaya gerak listrik yang diinduksi secara energi.

Spesifikasi :
*Generator Type
*Generator Family
*Generator Version.
*Article number.:
*Area of Application.:
*Frequency [Hz]


B. bahan

1. TCB (Thermocouple)

  Spesifikasi:

• Extends thermocouple connections up to 3 m from DAQ device
• For use with J or T type thermocouples
• Push posts for easy thermocouple connection
• Mountable to T-slot table/base plate



2. Resistor


  Spesifikasi:

* Resistance (Ohms) : 220 V

* Power (Watts) : 0,25 W, ¼ W

* Tolerance : ± 5%

* Packaging : Bulk

* Composition : Carbon Film

* Temperature Coefficient : 350ppm/°C

* Lead Free Status : Lead Free

* RoHS Status : RoHs Complient




3. OP-AMP 741

spesifikasi:
  • Trigger Voltage (Voltage across coil) : 5V DC
  • Trigger Current (Nominal current) : 70mA
  • Maximum AC load current: 10A @ 250/125V AC
  • Maximum DC load current: 10A @ 30/28V DC
  • Compact 5-pin configuration with plastic moulding
  • Operating time: 10msec Release time: 5msec
  • Maximum switching: 300 operating/minute (mechanically

3. DASAR TEORI[kembali]

1. Termokopel (Thermocouple) adalah jenis sensor suhu yang digunakan untuk mendeteksi atau mengukur suhu melalui dua jenis logam konduktor berbeda yang digabung pada ujungnya sehingga menimbulkan efek “Thermo-electric”. Efek Thermo-electric pada Termokopel ini ditemukan oleh seorang fisikawan Estonia bernama Thomas Johann Seebeck pada Tahun 1821, dimana sebuah logam konduktor yang diberi perbedaan panas secara gradient akan menghasilkan tegangan listrik. Perbedaan Tegangan listrik diantara dua persimpangan (junction) ini dinamakan dengan Efek “Seeback”.

Termokopel merupakan salah satu jenis sensor suhu yang paling populer dan sering digunakan dalam berbagai rangkaian ataupun peralatan listrik dan Elektronika yang berkaitan dengan Suhu (Temperature). Beberapa kelebihan Termokopel yang membuatnya menjadi populer adalah responnya yang cepat terhadap perubahaan suhu dan juga rentang suhu operasionalnya yang luas yaitu berkisar diantara -200˚C hingga 2000˚C. Selain respon yang cepat dan rentang suhu yang luas, Termokopel juga tahan terhadap goncangan/getaran dan mudah digunakan.

Prinsip Kerja Termokopel (Thermocouple)

Prinsip kerja Termokopel cukup mudah dan sederhana. Pada dasarnya Termokopel hanya terdiri dari dua kawat logam konduktor yang berbeda jenis dan digabungkan ujungnya.  Satu jenis logam konduktor yang terdapat pada Termokopel akan berfungsi sebagai referensi dengan suhu konstan (tetap) sedangkan yang satunya lagi sebagai logam konduktor yang mendeteksi suhu panas.

Untuk lebih jelas mengenai Prinsip Kerja Termokopel, mari kita melihat gambar dibawah ini :Konstruksi Termokopel (thermocouple)

Berdasarkan Gambar diatas, ketika kedua persimpangan atau Junction memiliki suhu yang sama, maka beda potensial atau tegangan listrik yang melalui dua persimpangan tersebut adalah “NOL” atau V1 = V2. Akan tetapi, ketika persimpangan yang terhubung dalam rangkaian diberikan suhu panas atau dihubungkan ke obyek pengukuran, maka akan terjadi perbedaan suhu diantara dua persimpangan tersebut yang kemudian menghasilkan tegangan listrik yang nilainya sebanding dengan suhu panas yang diterimanya atau V1 – V2. Tegangan Listrik yang ditimbulkan ini pada umumnya sekitar 1 µV – 70µV pada tiap derajat Celcius. Tegangan tersebut kemudian dikonversikan sesuai dengan Tabel referensi yang telah ditetapkan sehingga menghasilkan pengukuran yang dapat dimengerti oleh kita.

Jenis-jenis Termokopel (Thermocouple)

Termokopel tersedia dalam berbagai ragam rentang suhu dan jenis bahan. Pada dasarnya, gabungan jenis-jenis logam konduktor yang berbeda akan menghasilkan rentang suhu operasional yang berbeda pula. Berikut ini adalah Jenis-jenis atau tipe Termokopel yang umum digunakan berdasarkan Standar Internasional.Jenis-jenis Termokopel (Thermocouple)

Termokopel Tipe E

Bahan Logam Konduktor Positif : Nickel-Chromium
Bahan Logam Konduktor Negatif : Constantan
Rentang Suhu : -200˚C – 900˚C

Termokopel Tipe J

Bahan Logam Konduktor Positif : Iron (Besi)
Bahan Logam Konduktor Negatif : Constantan
Rentang Suhu : 0˚C – 750˚C

Termokopel Tipe K

Bahan Logam Konduktor Positif : Nickel-Chromium
Bahan Logam Konduktor Negatif : Nickel-Aluminium
Rentang Suhu : -200˚C – 1250˚C

Termokopel Tipe N

Bahan Logam Konduktor Positif : Nicrosil
Bahan Logam Konduktor Negatif : Nisil
Rentang Suhu : 0˚C – 1250˚C

Termokopel Tipe T

Bahan Logam Konduktor Positif : Copper (Tembaga)
Bahan Logam Konduktor Negatif : Constantan
Rentang Suhu : -200˚C – 350˚C

Termokopel Tipe U (kompensasi Tipe S dan Tipe R)

Bahan Logam Konduktor Positif : Copper (Tembaga)
Bahan Logam Konduktor Negatif : Copper-Nickel
Rentang Suhu : 0˚C – 1450˚C

2. DC voltmeter

Volt meter DC merupakan alat ukur yang berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika. Konsep yang digunakan dalam sebuah volt meter DC hampir sama dengan konsep pada ampere meter. Pada volt meter arus searah atau DC volt meter tahanan shunt atau shunt resistor dipasang seri dengan kumparan putar magnet permanen (permanent magnet moving coil) PMMC yang berfungsi sebagai pengali (multiplier).



3. OP-AMP 741

Operational Amplifier atau di singkat op-amp merupakan salah satu komponen analog yang sering digunakan dalam berbagai aplikasi rangkaian elektronika. Aplikasi op-amp yang paling sering dipakai antara lain adalah rangkaian inverter, non-inverter, integrator dan differensiator. Pada pokok bahasan kali ini akan dipaparkan beberapa aplikasi op-amp yang paling dasar, yaitu rangkaian penguat inverting, non-inverting differensiator dan integrator.

Karakteristik Dasar Op-Amp
Seperti yang telah disebutkan sebelumnya bahwa pada dasarnya Op-amp adalah sebuah differential amplifier (penguat diferensial), yang mana memiliki 2 input masukan yaitu input inverting (V-) dan input non-inverting(V+), Rangkaian dasar dari penguat diferensial dapat dilihat pada gambar 1 dibawah ini:
penguat diferensial

Gambar 1 : Penguat Diferensial


Pada rangkaian diatas, dapat diketahui tegangan output (Vout) adalah Vout = A(v1-v2) dengan A adalah penguatan dari penguat diferensial ini. Titik input v1 dikatakan sebagai input non-iverting, sebab tegangan vout satu phase dengan v1. Sedangkan sebaliknya titik v2 dikatakan input inverting sebab berlawanan phasa dengan tengangan vout.

Diagram Blok Op-amp
Op-amp di dalamnya terdiri dari beberapa bagian, yang pertama adalah penguat diferensial, lalu ada tahap penguatan (gain), selanjutnya ada rangkaian penggeser level (level shifter) dan kemudian penguat akhir yang biasanya dibuat dengan penguat push-pull kelas B. Gambar-2(a) berikut menunjukkan diagram dari op-amp yang terdiri dari beberapa bagian tersebut.diagram blok op-amp

gambar 2 (a) : Diagram Blok Op-Amp


diagram op-amp

gambar 2 (b) : Diagram Schematic Simbol Op-Amp


Simbol op-amp adalah seperti pada gambar 2 (b) dengan 2 input, non-inverting (+) dan input inverting (-). Umumnya op-amp bekerja dengan dual supply (+Vcc dan –Vee) namun banyak juga op-amp dibuat dengan single supply (Vcc – ground). Simbol rangkaian di dalam op-amp pada gambar 2 (b) adalah parameter umum dari sebuah op-amp. Rin adalah resitansi input yang nilai idealnya infinit (tak terhingga). Rout adalah resistansi output dan besar resistansi idealnya 0 (nol). Sedangkan AOL adalah nilai penguatan open loop dan nilai idealnya tak terhingga.


* Ground

Grounding atau pertanahan adalah bagian dari peralatan listrik rumah. Namun kebanyakan dari masyarakat Indonesia sudah terbiasa menyebut pertanahan atau gruonding ini dengan kata arde. Grounding atau arde pada instalasi listrik berguna sebagai pencegah terjadinya kontak antara makhluk hidup dengan tegangan listrik yang terekspos akibat terjadi kegagalan isolasi. Grounding dalam rumah terpasang dengan dua macam, yaitu untuk instalasi listrik rumah dan instalasi penangkal petir.

  • Power Supply
Power supply atau pencatu daya adalah sebuah alat elektronik yang berfungsi memberikan tegangan dan arus listrik pada komponen-komponen lainnya. Pada dasarnya power supply membutuhkan sumber listrik yang kemudian diubah menjadi sumber daya yang dibutuhkan oleh berbagai perangkat elektronik lainnya. Arus listrik yang disalurkan oleh power supply ini adalah jenis arus bolak-balik (AC). Namun karena kelebihan dari power supply ini, maka alat ini juga dapat mengubah arus bolak-balik (AC) menjadi arus searah (DC). Power supply memiliki simbol sebagai berikut :





4. PERCOBAAN[kembali]

a. prosedur percobaan

Langkah-langkah percobaan simulasi pada proteus:

1. Siapkan alat dan bahan pada library proteus

2. Letakkan OP-AMP 741 kedalam proteus

3. Letakkan juga DC volt meter kedalam proteus lau di set menjadi millivolts

4. Lalu letakkan TBC (Thermocouple) kedalam proteus

5. Lalu letakkan 2 buah ground kedalam proteus untuk di hubungkan ke TCB dan DC voltmeter

6. Lalu letakkan 2 buah resistor yang 1 di set menjadi R1=10 dan R2=1k

7. Sambungkan semua rangkaian tadi

8. Setelah itu kita dapat menghidupkan rangkaian nya

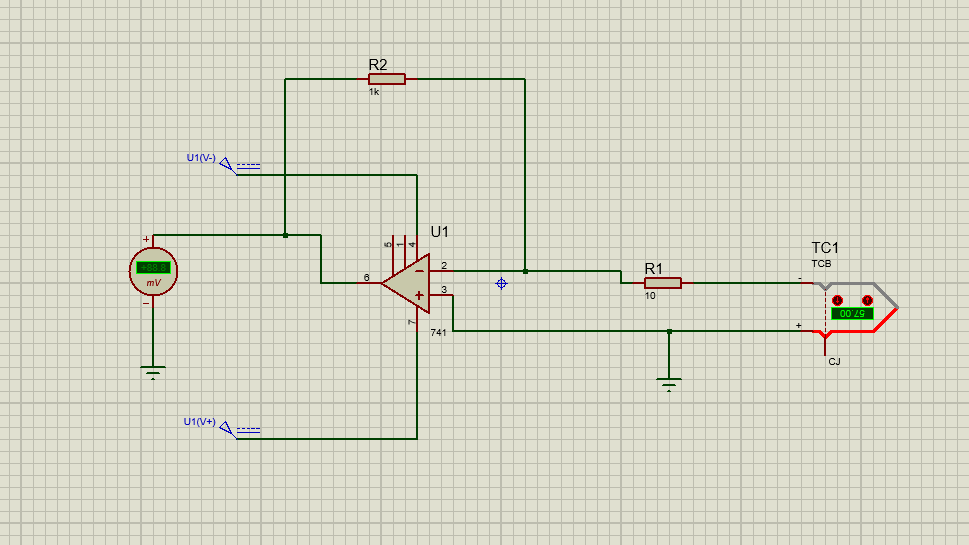

b. rangkaian simulasi

1. Poto




2. Prinsip Kerja

Suhu diukur oleh thermocouple, perbedaan jenis metal pada thermocouple menimbulkan adanya beda potensial pada ujung thermocouple. ujung negatif thermocouple dihubungkan ke pin negatif, op-amp, ujungpositif thermocouple di hubungkan dengan pin positif op-amp. Tegangan dari thermocouple di inputkan ke op-amp dengan penguatan 100 kali penguatan. Output op-amp berupa tegangan yang sudah mengalami penguatan yang diukur oleh voltmeter.

semakin tinggi suhu yang di ukur oleh thermocouple maka semakin besar pula teganganya. Begitu pula sebaliknya, semakin rendah suhu yang di ukur thermocouple maka semakin rendah tegangan yang di terukur.


5. VIDIO[kembali]




6. LINK DOWNLOAD[kembali]

a. download gambar rangkaian KLIK DISINI

b. download vidio rangkaian KLIK DISINI

c. download HTML KLIK DISINI

d. download datasheet OP-AMP 741 KLIK DISINI

e. download datasheet Resistor KLIK DISINI

f. download datasheet generator dc KLIK DISINI

g. download datasheet TBC(thermocouple)KLIK DISINI

f. download datasheet voltmeter KLIK DISINI
