APLIKASI MEMBUAT RANGKAIAN PENDETEKSI KEBOCORAN GAS ELPIJI DENGAN SENSOR MQ-6
generator arus searah (DC) adalah salah satu jenis mesin listrik, dan fungsi utama mesin generator DC adalah mengubah energi mekanik menjadi listrik DC (arus searah). Proses perubahan energi menggunakan prinsip gaya gerak listrik yang diinduksi secara energi.
2. transitor npn
Spesifikasi:
*Bi-Polar NPN Transistor
*DC Current Gain (hFE) is 800 maximum
*Continuous Collector current (IC) is 100mA
*Emitter Base Voltage (VBE) is 6V
*Base Current(IB) is 5mA maximum
*Available in To-92 Package
* Resistance (Ohms) : 220 V
* Power (Watts) : 0,25 W, ¼ W
* Tolerance : ± 5%
* Packaging : Bulk
* Composition : Carbon Film
* Temperature Coefficient : 350ppm/°C
* Lead Free Status : Lead Free
* RoHS Status : RoHs Complient
- Spesifikasi
* Trigger Voltage (Voltage across coil) : 5V DC
* Trigger Current (Nominal current) : 70mA
* Maximum AC load current: 10A @ 250/125V AC
* Maximum DC load current: 10A @ 30/28V DC
* Compact 5-pin configuration with plastic moulding
* Operating time: 10msec Release time: 5msec
* Maximum switching: 300 operating/minute (mechanically)
- Konfigurasi Pin
* Coil End 1 : Used to trigger(On/Off) the Relay, Normally one end is connected to 5V and the other end to ground.
* Coil End 2 : Used to trigger(On/Off) the Relay, Normally one end is connected to 5V and the other end to ground.
* Common (COM) : Common is connected to one End of the Load that is to be controlled.
* Normally Close (NC) : The other end of the load is either connected to NO or NC. If connected to NC the load remains connected before trigger.
* Normally Open (NO) : The other end of the load is either connected to NO or NC. If connected to NO the load remains disconnected before trigger.

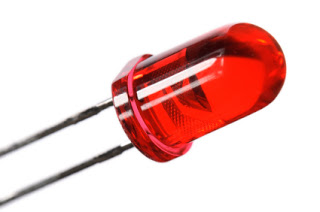

6. led light
Sensor Gas MQ 6 biasa digunakan didalam perlengkapan mendeteksi kebocoran gas dalam kegiatan rumah tangga dan industri, yang cocok untuk mendeteksi LPG, iso-butane, propane, LNG, serta menghindari gangguan dari pendeteksian zat Alkohol, asap masakan, dan rokok untuk mengurangi kesalahan pendeteksian.
 |
| MQ 6 LPG Sensor Konfigurasi A dan B |
A. Kondisi Standar Bekerja
 |
| Rangkaian Penggunaan MQ 6 LPG Sensor |
 |
| Karakteristik Sensitivitas MQ 6 |
Suhu: 20 ℃,
Kelembaban: 65%,
Konsentrasi O2 21%
RL = 20kΩ
Ro: resistansi sensor pada 1000ppm LPG di udara bersih.
Rs: resistansi sensor pada berbagai konsentrasi gas.
Struktur dan konfigurasi MQ-6 sensor gas ditunjukkan pada gambar. 1 (Konfigurasi A atau B), sensor disusun oleh mikro AL2O3 tabung keramik, Tin Dioksida (SnO2) lapisan sensitif, elektroda pengukuran dan pemanas adalah tetap menjadi lapisan kulit yang dibuat oleh plastik dan stainless steel bersih. Pemanas menyediakan kondisi kerja yang diperlukan untuk kerja komponen sensitif. MQ-6 memiliki 6 pin, 4 dari mereka yang digunakan untuk mengambil sinyal, dan 2 lainnya digunakan untuk menyediakan pemanasan saat ini.
Pengaturan Sensitivitas
Nilai resistansi MQ-6 adalah perbedaan untuk berbagai jenis dan berbagai konsentrasi gas. Jadi, Bila menggunakan komponen ini, penyesuaian sensitivitas sangat diperlukan. Disarankan untuk mengkalibrasi detektor untuk 1000ppm konsentrasi LPG di udara dan menggunakan nilai resistansi beban (RL) sekitar 20KΩ (10KΩ sampai 47KΩ). Ketika akurat mengukur, titik alarm yang tepat untuk detektor gas harus ditentukan setelah mempertimbangkan pengaruh suhu dan kelembaban.
Transistor NPN mengalirkan arus negatif dari emitor menuju ke kolektor. Emitor berperan sebagai input dan kolektor berperan sebagai output apabila transistor tersebut diberikan arus positif pada basisnya. Sebaliknya transistor PNP mengalirkan arus positif dari emitor menuju kolektor.
Relay adalah komponen yang berfungsi untuk mengalirkan arus listrik yang besar dengan menggunakan kendali listrik arus kecil.
- Prosedur percobaan
Langkah-langkah percobaan simulasi pada proteus :
1. Tambahkan seluruh alat dan bahan yang diperlukan dari library
2. Susun pada schematic capture
3. Ganti besaran resistor menjadi 220 ohm dan relay menjadi 5V
4. Hubungkan :
· pin Out sensor MQ-6 dengan resistor
· lanjut base transistor pertama
· emitter transistor pertama dengan base transistor kedua,
· pin GND sensor MQ-6 dengan batrai, lalu dengan pin out LM7805, tak lupa dicabangkan dengan ground pada LM7805, cabangkan dengan buzzer, cabangkan dengan emitter transistor kedua, dan juga dengan ground
· collector transistor pertama dengan input LM7805, dicabangkan juga dengan LED dan relay
· collector transistor kedua juga dengan relay
· testpin dengan logicstate
· pin Vcc dengan power
5. Lalu upload file hex library sensor MQ-6
6. Run pada proteus
- Foto rangkaian simulasi
- Prinsip Kerja
Jika molekul gas menyentuh permukaan lapisan sensitive SnO2, maka satuan resistansi dari kawat pemanas (heater) akan mengecil sesuai dengan konsentrasi gas. Sebaliknya, jika konsentrasi gas menurun akan menyebabkan semakin tingginya resistansi kawat pemanas (heater) sehinnga tegangan keluarannya akan menurun. Dengan demikian perubahan konsentrasi gas dapat mengubah nilai resistansi sensor dan juga akan mempengaruhi tegangan keluarannya juga, perbedaan inilah yang dijadikan acuan bagi pendeteksi berbahaya ini.
a. download gambar rangkaian KLIK DISINI
b. download vidio rangkaian KLIK DISINI
c. download HTML KLIK DISINI
d. download datasheet MQ-6 KLIK DISINI
e. download datasheet dc generator KLIK DISINI
f. download datasheet resistor KLIK DISINI
g. download datasheet transitor npn KLIK DISINI
Ii, B. A. B., & Pustaka, T. (2001). ( Sumber : http://www.rajguruelectronics.com ) 5. 6(Dc), 5–20.
Widartiningsih, P. M., & Hamdan, M. (2017). PROSIDING SNIPS 2017 Detektor LPG Menggunakan Sensor MQ-6 Berbasis Mikrokontroler ATMega 328P. 28–34.
