SUBCHAPTER 2.12 VOLTAGE-MULTIPLIER CIRCUITS

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

6.Vidio

7. Example, Problem, Latihan Soal

8. Download File

1. Tujuan [Kembali]

Untuk menyelesaikan tugas matkul elektronika yang diberi oleh bapak Dr. Darwison,M.T.
Dapat mengetahui dan memahami apa itu Voltage-Multiplier Circuits
Dapat Menambah wawasan dan membuat rangkaian Voltage-Multiplier Circuits

2. Alat dan bahan [Kembali]

1. Dioda

Gambar : Dioda di proteus

Dioda adalah komponen aktif dua kutub yang pada umumnya bersifat semikonduktor, yang memperbolehkan arus listrik mengalir ke satu arah (kondisi panjar maju) dan menghambat arus dari arah sebaliknya (kondisi panjar mundur)

-Spesifikasi

-Konfigurasi pin

2. Kapasitor

Gambar : Kapasitor di proteus

Kapasitor adalah suatu alat yang dapat menyimpan energi di dalam medan listrik, dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik.

3. Transformator

Gambar : Transformator di proteus

Kapasitor adalah komponen elektronika yang mempunyai kemampuan menyimpan elektron-elektron selama waktu yang tertentu atau komponen elektronika yang digunakan untuk menyimpan muatan listrik yang terdiri dari dua konduktor dan di pisahkan oleh bahan penyekat (bahan dielektrik) tiap konduktor di sebut keping.kapasitor adalah termasuk salah satu komponen pasif yang banyak digunakan dalam membuat rangkaian elektronika.

3. Dasar Teori [Kembali]

Sirkuit pengali tegangan digunakan untuk mempertahankan puncak transformator yang relatif rendah tegangan saat meningkatkan tegangan output puncak menjadi dua, tiga, empat, atau lebih banyak kali puncak tegangan yang diperbaiki.

1. Pengganda Tegangan

Jaringan pada Gambar 2.121 adalah pengganda tegangan setengah gelombang. Selama tegangan positif setengah siklus melintasi transformator, dioda sekunder melakukan D1 (dan dioda D2 adalah terputus), pengisian kapasitor C1 hingga puncak tegangan terkoreksi (Vm). Diode D1 idealnya pendek selama setengah siklus ini, dan tegangan input mengisi kapasitor C1 ke Vm dengan polaritas yang ditunjukkan pada Gambar. 2.122a. Selama setengah siklus sekunder yang negatif tegangan, dioda D1 terputus dan dioda D2 melakukan pengisian kapasitor C2. Karena dioda D2 bertindak sebagai pendek selama setengah siklus negatif (dan dioda D1 terbuka)

-Vm - VC1 + VC2 = 0

-Vm - Vm + VC2 = 0

dimana

VC2 = 2Vm

Gambar 2.121 Tegangan setengah gelombang pengganda.

2. Aplikasi Diode

Gambar : Operasi ganda, menunjukkan setiap setengah siklus operasi: (a) setengah siklus positif; (b) setengah siklus negatif.

Gambar 2.122 Operasi ganda,menunjukkan setiap setengah siklus operasi: (a) setengah siklus positif; (B) setengah siklus negatif.

Pada setengah siklus positif berikutnya, dioda D2 adalah nonkonduktor dan kapasitor C2 akan dilepaskan melalui beban. Jika tidak ada beban yang terhubung di kapasitor C2, kedua kapasitor tetap terisi — C1 ke Vm dan C2 ke 2Vm. Jika, seperti yang diharapkan, ada beban yang terhubung ke output dari pengganda tegangan, tegangan melintasi kapasitor C2 turun selama setengah siklus positif (pada input) dan kapasitor diisi ulang hingga 2Vm selama setengah siklus negatif. Bentuk gelombang output di kapasitor C2 adalah dari a sinyal setengah gelombang disaring oleh filter kapasitor. Tegangan terbalik puncak di masing-masing diode adalah 2Vm.

Rangkaian pengganda lain adalah pengganda gelombang penuh pada Gambar 2.123. Selama positif setengah siklus tegangan sekunder transformator (lihat Gambar 2.124a) dioda D1 melakukan pengisian kapasitor C1 ke tegangan puncak Vm. Diode D2 adalah nonkonduktor saat ini.

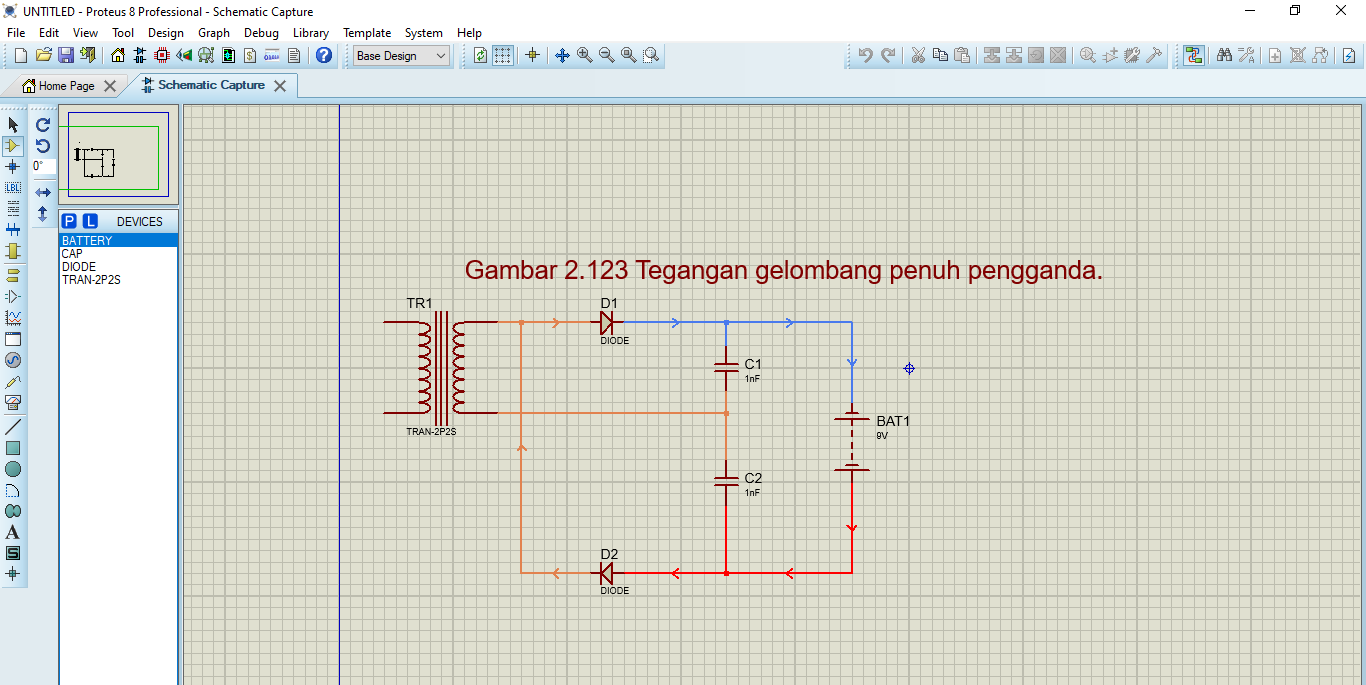

Gambar 2.123 Tegangan gelombang penuh pengganda.

Gambar : Setengah operasi alternatif untuk pengganda tegangan gelombang penuh.

Gambar 2.124 Setengah operasi alternatif untuk pengganda tegangan gelombang penuh.

Selama setengah siklus negatif (lihat Gambar 2.124b) dioda D2 melakukan pengisian kapasitor C2 sementara dioda D1 non-konduktor. Jika tidak ada arus beban yang ditarik dari rangkaian, tegangan kapasitor C1 dan C2 adalah 2Vm. Jika arus beban diambil dari sirkuit, tegangan kapasitor C1 dan C2 sama dengan yang melintasi kapasitor diumpankan oleh sirkuit penyearah gelombang penuh. Satu perbedaan adalah kapasitansi efektif adalah seri C1 dan C2, yang lebih kecil dari kapasitansi C1 atau C2 sendirian. Nilai kapasitor yang lebih rendah akan memberikan tindakan penyaringan yang lebih buruk daripada rangkaian filter kapasitor tunggal. Tegangan terbalik puncak di setiap dioda adalah 2Vm, seperti untuk kapasitor filter sirkuit. Singkatnya, rangkaian pengganda tegangan setengah gelombang atau gelombang penuh menyediakan dua kali tegangan puncak trafo sekunder sementara tidak membutuhkan trafo center-tap dan hanya peringkat PIV 2Vm untuk dioda.

2. Tegangan Tripler dan Quadrupler

Gambar 2.124 menunjukkan ekstensi pengganda tegangan setengah-gelombang, yang berkembang tiga dan empat kali tegangan input puncak. Itu harus jelas dari pola sambungan sirkuit bagaimana dioda dan kapasitor tambahan dapat dihubungkan sehingga tegangan keluaran juga bisa lima, enam, tujuh, dan seterusnya, dikalikan dengan puncak dasar tegangan (Vm).

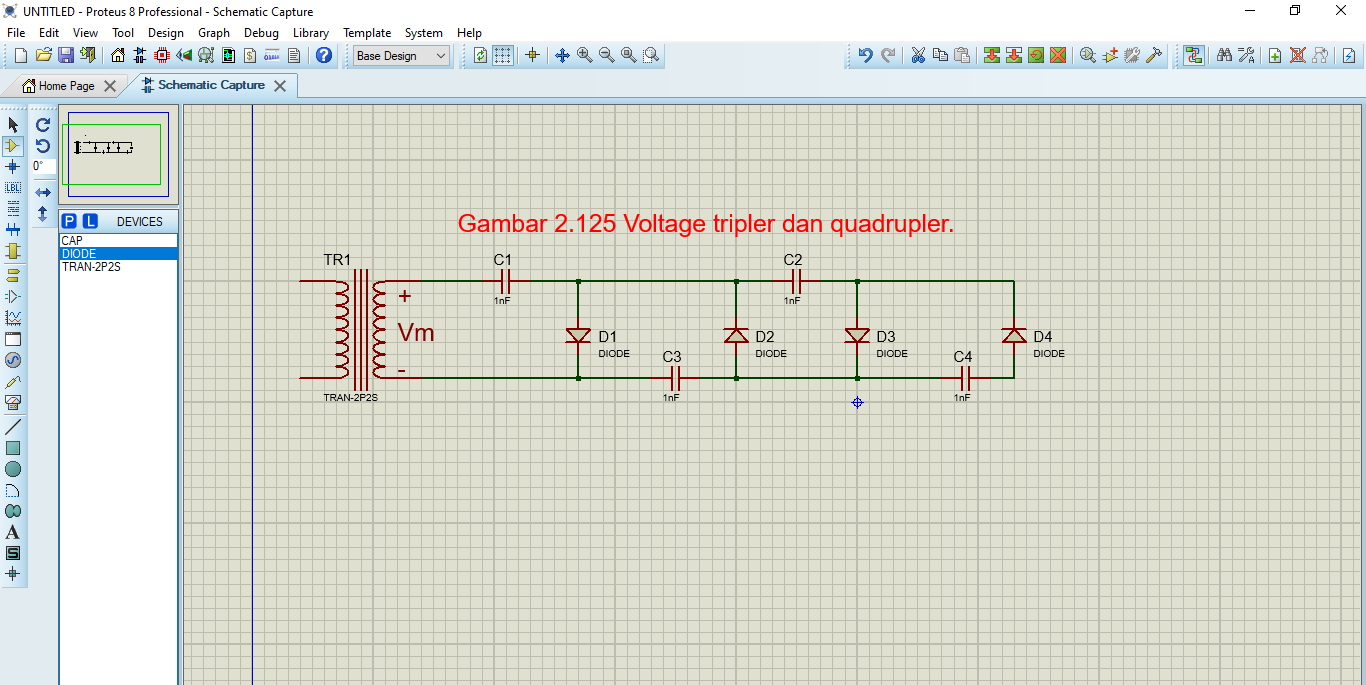

Gambar 2.125 Voltage tripler dan quadrupler.

Dalam operasi kapasitor C1 mengisi melalui dioda D1 ke tegangan puncak, Vm, selama setengah siklus positif dari tegangan sekunder transformator. Kapasitor C2 dikenakan biaya untuk dua kali tegangan puncak 2Vm yang dikembangkan oleh jumlah tegangan pada kapasitor C1 dan transformator, selama setengah siklus negatif dari tegangan sekunder transformator.

Selama setengah siklus positif, dioda D3 melakukan dan tegangan melintasi kapasitor C2 mengisi kapasitor C3 dengan tegangan puncak 2Vm yang sama. Di setengah siklus negatif, Dioda D2 dan D4 melakukan dengan kapasitor C3, pengisian C4 ke 2Vm.

Tegangan kapasitor C2 adalah 2Vm, di C1 dan C3 adalah 3Vm, dan di C2 dan C4 itu 4Vm. Jika bagian tambahan dari dioda dan kapasitor digunakan, masing-masing kapasitor akan dibebankan pada 2Vm.

Mengukur dari atas gulungan transformator (Gbr.2.125) akan memberikan kelipatan ganjil dari Vm pada output, sementara mengukur output tegangan dari bagian bawah transformator akan memberikan kelipatan puncak tegangan, Vm.

4. Percobaan [Kembali]

4.1 prosedur percobaan

1.siapkan komponen yang digunakan :

-batterai

-tran-2p2s

-diode

-capasitor

2.letakan komponen yang digunakan pada papan rangkaian simulasi

3.rangkai seperti berikut ini
4.untuk lebih jelas lihat video dibawah ini

4.2 Rangakain simulasi
foto/screenshots

Gambar 2.121 Tegangan setengah gelombang pengganda.
