 SENSOR LDR DENGAN LM358 UNTUK PARKIR MOBIL TERBALIK

1. TUJUAN[kembali]

  - untuk mengetahui bagaimana cara kerja sensor ldr

  - untuk mengetahui bagaimana rangkaian sensor ldr di proteus

2. ALAT DAN BAHAN[kembali]

A. alat

1. power



Battery ini berfungsi sebagai sumber daya listrik yang akan digunakan dalam simulasi ini.

2. Grounding





Grounding berfungsi untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian.

B. bahan

1.    LM358

 Spesifikasi:

• Short Circuit Protected Outputs

• True Differential Input Stage

• Single Supply Operation: 3.0 V to 32 V

• Low Input Bias Currents • Internally Compensated

• Common Mode Range Extends to Negative Supply

• Single and Split Supply Operation

• ESD Clamps on the Inputs Increase Ruggedness of the Device without Affecting Operation

• Pb−Free Packages are Available

• NCV Prefix for Automotive and Other Applications Requiring Site and Control Chang

Konfigurasi Pin:

2. Resistor

Spesifikasi:

3. Torch-LDR

Spesifikasi:

-wide spectral response

-low cost

-wide ambient temperatur range

     4. Potensiometer

Spesifikasi:

*±20% for values 100Ω to 470kΩ

*±30% for values 1MΩ to 10MΩ

3. dasar teori[kembali]

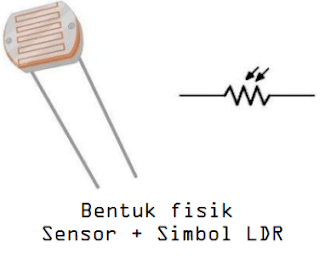

1. LDR (Light Dependent Resistor) merupakan salah satu komponen resistor yang nilai resistansinya akan berubah-ubah sesuai dengan intensitas cahaya yang mengenai sensor ini. LDR juga dapat digunakan sebagai sensor cahaya. Perlu diketahui bahwa nilai resistansi dari sensor ini sangat bergantung pada intensitas cahaya. Semakin banyak cahaya yang mengenainya, maka akan semakin menurun nilai resistansinya. Sebaliknya jika semakin sedikit cahaya yang mengenai sensor (gelap), maka nilai hambatannya akan menjadi semakin besar sehingga arus listrik yang mengalir akan terhambat.

Umumnya Sensor LDR memiliki nilai hambatan 200 Kilo Ohm pada saat dalam kondisi sedikit cahaya (gelap), dan akan menurun menjadi 500 Ohm pada kondisi terkena banyak cahaya. Tak heran jika komponen elektronika peka cahaya ini banyak diimplementasikan sebagai sensor lampu penerang jalan, lampu kamar tidur, alarm dan lain-lain.

Fungsi Sensor LDR

LDR berfungsi sebagai sebuah sensor cahaya dalam berbagai macam rangkaian elektronika seperti saklar otomatis berdasarkan cahaya yang jika sensor terkena cahaya maka arus listrik akan mengalir(ON) dan sebaliknya jika sensor dalam kondisi minim cahaya(gelap) maka aliran listrik akan terhambat(OFF). LDR juga sering digunakan sebagai sensor lampu penerang jalan otomatis, lampu kamar tidur, alarm, rangkaian anti maling otomatis menggunakan laser, sutter kamera otomatis, dan masih banyak lagi yang lainnya.

Cara Kerja Sensor LDR

Prinsip kerja LDR sangat sederhana tak jauh berbeda dengan variable resistor pada umumnya. LDR dipasang pada berbagai macam rangkaian elektronika dan dapat memutus dan menyambungkan aliran listrik berdasarkan cahaya. Semakin banyak cahaya yang mengenai LDR maka nilai resistansPERCOBAANinya akan menurun, dan sebaliknya semakin sedikit cahaya yang mengenai LDR maka nilai hambatannya akan semakin membesar.

2. LM358

LM358 IC adalah kekuatan besar, rendah serta gampang dipakai dual channel op-amp IC. Ini dirancang serta diperkenalkan oleh semikonduktor nasional. Ini terdiri dari dua kompensasi internal, gain tinggi, op-amp independen. IC ini dirancang untuk khusus beroperasi dari catu daya tunggal melewati beberapa tegangan. IC LM358 terdapat dalam paket berkapasitas chip serta software op amp ini tergolong rangkaian op-amp konvensional, blok penguatan DC, serta amplifier transduser. LM358 IC adalah penguat operasional standar yang bagus serta amatlah tepat untuk kebutuhan Anda. Bisa menangani pasokan & sumber DC 3-32V sampai  20mA per saluran. Op-amp ini amatlah tepat, apabila Kamu ingin mengoperasikan dua op-amp terpisah untuk catu daya tunggal. Ini terdapat dalam paket DIP 8-pin

Pin Konfigurasi LM358 IC

Diagram pin LM358 IC terdiri dari 8 pin, di mana

Pin-1 dan pin-8 adalah o / p dari komparator

Pin-2 dan pin-6 adalah pembalik i / id

Pin-3 dan pin-5 adalah non inverting i / id

Pin-4 adalah terminal GND

Pin-8 adalah VCC +

LM358 IC Pin Configuration

LM358 IC Pin Configuration

Fitur LM358 IC

Fitur dari LM358 IC adalah

3. potensiometer

Potensiometer (POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan Rangkaian Elektronika ataupun kebutuhan pemakainya. Potensiometer merupakan Keluarga Resistor yang tergolong dalam Kategori Variable Resistor. Secara struktur, Potensiometer terdiri dari 3 kaki Terminal dengan sebuah shaft atau tuas yang berfungsi sebagai pengaturnya. Gambar dibawah ini menunjukan Struktur Internal Potensiometer beserta bentuk dan Simbolnya.

Struktur Potensiometer beserta Bentuk dan Simbolnya

Pada dasarnya bagian-bagian penting dalam Komponen Potensiometer adalah :

1. Penyapu atau disebut juga dengan Wiper
2. Element Resistif
3. Terminal

* Ground

Grounding atau pertanahan adalah bagian dari peralatan listrik rumah. Namun kebanyakan dari masyarakat Indonesia sudah terbiasa menyebut pertanahan atau gruonding ini dengan kata arde. Grounding atau arde pada instalasi listrik berguna sebagai pencegah terjadinya kontak antara makhluk hidup dengan tegangan listrik yang terekspos akibat terjadi kegagalan isolasi. Grounding dalam rumah terpasang dengan dua macam, yaitu untuk instalasi listrik rumah dan instalasi penangkal petir.

• Power Supply

Power supply atau pencatu daya adalah sebuah alat elektronik yang berfungsi memberikan tegangan dan arus listrik pada komponen-komponen lainnya. Pada dasarnya power supply membutuhkan sumber listrik yang kemudian diubah menjadi sumber daya yang dibutuhkan oleh berbagai perangkat elektronik lainnya. Arus listrik yang disalurkan oleh power supply ini adalah jenis arus bolak-balik (AC). Namun karena kelebihan dari power supply ini, maka alat ini juga dapat mengubah arus bolak-balik (AC) menjadi arus searah (DC). Power supply memiliki simbol sebagai berikut :

4. PERCOBAAN[kembali]

  a.Prosedur percobaan

         1. Siapkan semua alat dan bahan yang dibutuhkan dari library

         2. Susun pada schematic capture

         3. Hubungkan seoerti pada gambar

         4. Ubah besaran resistor yang dihungkan ke led menjadi 1k ohm, besaran pot-hg menjadi 10k ohm, dan battery cell menjadi 9V.

         5. Run pada proteus

   b. rangkaian simulasi

1. poto

Sebelum didekatkan cahaya

Setelah di dekatkan cahaya

   2. Prinsip Kerja

        Resistansi Sensor Cahaya LDR (Light Dependent Resistor) akan berubah seiring den-gan perubahan intensitas cahaya yang mengenainya atau yang ada disekitarnya. Dalam keadaan gelap resistansi LDR seki-tar 10MΩ dan dalam keadaan terang sebe-sar 1KΩ atau kurang. LDR terbuat dari ba-han semikonduktor seperti kadmium sul-fida. Dengan bahan ini energi dari cahaya yang jatuh menyebabkan lebih banyak mua-tan yang dilepas atau arus listrik meningkat. Artinya resistansi bahan telah men-galami penurunan.

5. VIDIO[kembali]

6. LINK DOWNLOAD[kembali]

a. download gambar rangkaian KLIK DISINI

b. download vidio rangkaian KLIK DISINI

c. download HTML KLIK DISINI

d. download datasheet resistor KLIK DISINI

e. download datasheet LM358  KLIK DISINI

f. download datasheet Torch-LDR KLIK DISINI

g. download datasheet Potensiometer KLIK DISINI
