-Batterai
Baterai 9 V berfungsi sebagai sumber energi listrik yang digunakan dalam simulasi ini.
Power Supply berfungsi sebagai sumber energi listrik untuk menyuplai tegangan atau arus listrik
-Voltmeter
Volt meter DC merupakan alat ukur yang berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika.
-BAHAN
-Resistor
Specifications | |
Resistance (Ohms) | 1K |
Power (Watts) | 0.25W, 1/4W |
Tolerance | ±5% |
Packaging | Bulk |
Composition | Carbon Film |
Temperature Coefficient | 350ppm/°C |
Lead Free Status | Lead Free |
RoHS Status | RoHS Compliant |
A. Konfigurasi PIN Relay
Nomor PIN | Nama Pin | Deskripsi |
1 | Coil End 1 | Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 12V dan ujung lainnya ke ground |
2 | Coil End 2 | Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 12V dan ujung lainnya ke ground |
3 | Common (COM) | Common terhubung ke salah satu Ujung Beban yang akan dikontrol |
4 | Normally Close (NC) | Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke NC beban tetap terhubung sebelum pemicu |
5 | Normally Open (NO) | Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke NO, beban tetap terputus sebelum pemicu |
B. Spesifikasi :
· Trigger Voltage (Voltage across coil) : 12V DC
· Trigger Current (Nominal current) : 70mA
· Maximum AC load current: 10A @ 250/125V AC
· Maximum DC load current: 10A @ 30/28V DC
· Compact 5-pin configuration with plastic moulding
· Operating time: 10msec Release time: 5msec
· Maximum switching: 300 operating/minute (mechanically)
-Transistor
A. Spesifikasi :
Status | Active |
Configuration | SINGLE |
Feedback Cap-Max (Crss) | 3.0 pF |
FET Technology | JUNCTION |
JEDEC-95 Code | TO-18 |
JESD-30 Code | O-MBCY-W3 |
Number of Elements | 1.0 |
Number of Terminals | 3 |
Operating Mode | DEPLETION MODE |
Operating Temperature-Max | 150.0 Cel |
Package Body Material | METAL |
Package Shape | ROUND |
Package Style | CYLINDRICAL |
Peak Reflow Temperature (Cel) | NOT SPECIFIED |
Polarity/Channel Type | N-CHANNEL |
Power Dissipation-Max (Abs) | 0.3 W |
Qualification Status | Not Qualified |
Sub Category | Other Transistors |
Surface Mount | NO |
Terminal Form | WIRE |
Terminal Position | BOTTOM |
Time@Peak Reflow Temperature-Max (s) | NOT SPECIFIED |
Transistor Element Material | SILICON |
B. Konfigurasi Pin :
1. Drain
2. Source

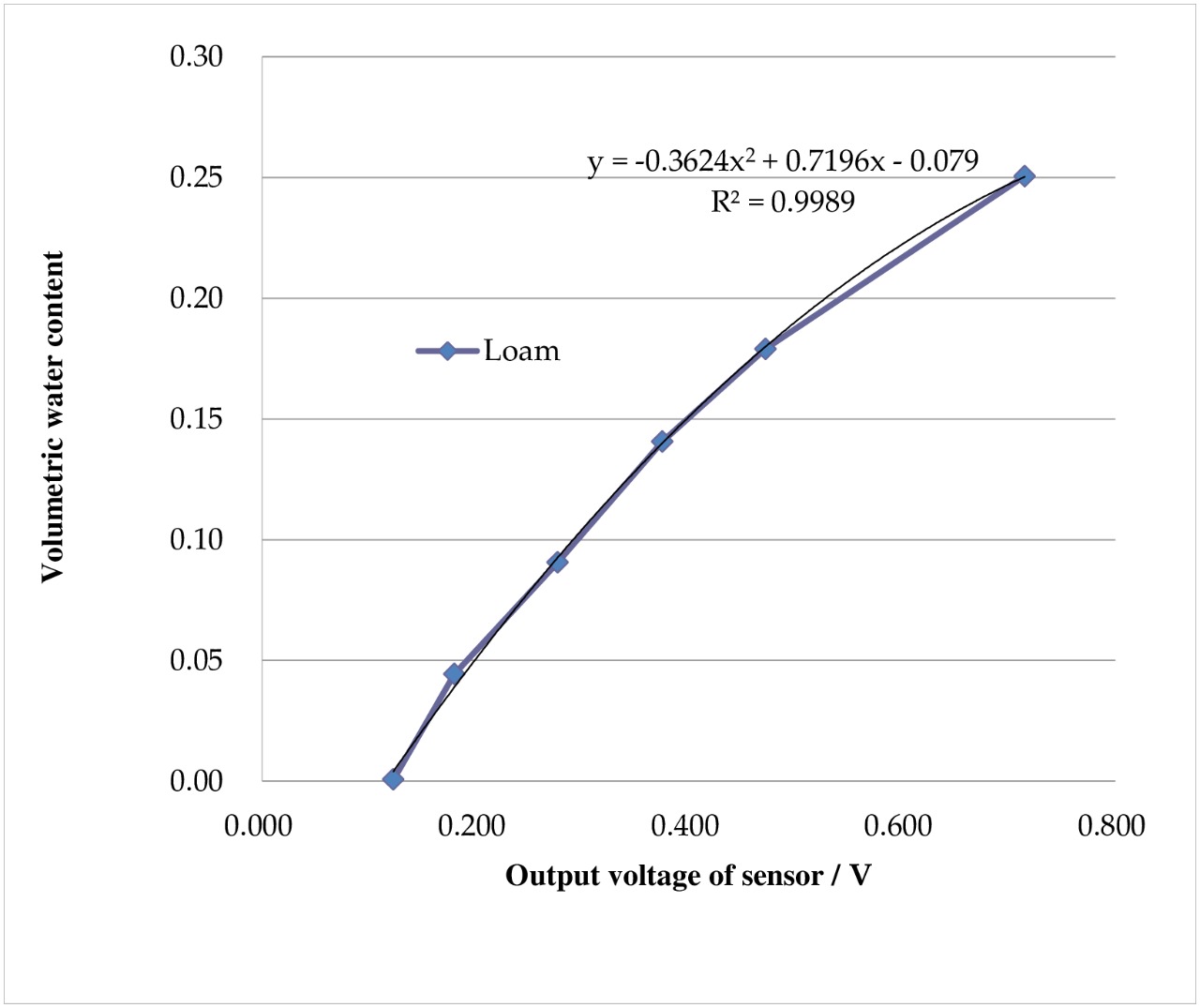

-Sensor Sensor Soil Moisture
Spesifikasi dari Sensor Soil Moisture :
· Tegangan Operasi: 3.3V hingga 5V DC
· Operasi Saat Ini: 15mA
· Output Digital - 0V hingga 5V, Level pemicu yang dapat disesuaikan dari preset
· Output Analog - 0V hingga 5V berdasarkan radiasi infra merah dari nyala api yang jatuh pada sensor
· LED menunjukkan keluaran dan daya
· Ukuran PCB: 3,2 cm x 1,4 cm
· Desain berbasis LM393
· Mudah digunakan dengan Mikrokontroler atau bahkan dengan IC Digital / Analog normal
· Kecil, murah, dan mudah didapat
Konfigurasi Sensor Soil Moisture :
-LED
a. Spesifikasi :
* Superior weather resistance
* 5mm Round Standard Directivity
* UV Resistant Eproxy
* Forward Current (IF): 30mA
* Forward Voltage (VF): 1.8V to 2.4V
* Reverse Voltage: 5V
* Operating Temperature: -30℃ to +85℃
* Storage Temperature: -40℃ to +100℃
* Luminous Intensity: 20mcd
b. Konfigurasi Pin :
* Pin 1 : Positive terminal of LED
* Pin 2 : Negative terminal of LED
• Indikator level dewan;
• Tegangan kerja: 2,0 V hingga 5,5 V;
• Ukuran papan PCB: 29mm x 16mm.
-Water Level Sensor
Water level sensor berfungsi untuk mendeteksi ketinggian air.

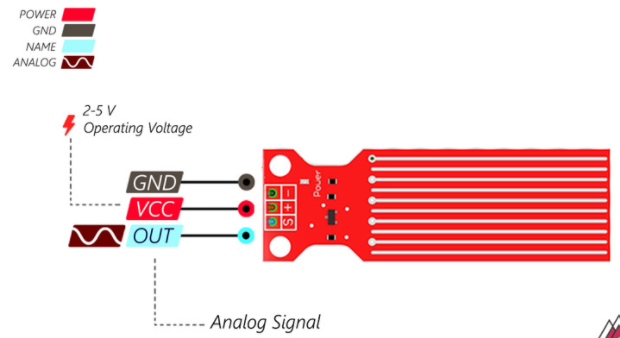

Konfigurasi pin water level sensor
"S" stand for signal input
"+" stand for power supply
"-" stand for GND
Spesifikasi water level sensor
1. Tegangan kerja: 5V
2. Bekerja Saat Ini: <20ma br=""> 3. Antarmuka: Analog
4. Lebar deteksi: 40mm × 16mm
5. Suhu Kerja: 10 ℃ ~ 30 ℃
6. Berat: 3g
7. Ukuran: 65mm × 20mm × 8mm
8. Antarmuka yang kompatibel dengan Arduino
9. Konsumsi daya rendah
10. Sensitivitas tinggi
11. Sinyal tegangan keluaran: 0 ~ 4.2V
Aplikasi water level sensor
1. Mendeteksi curah hujan Rainfall detecting
2. Kebocoran cairan
3. Kepenuhan tank air
Grafik respon water level sensor
-Rain Sensor
Rain sensor berfungsi untuk mendeteksi kebocoan dari tank air.
Konfigurasi pin rain sensor
Spesifikasi rain sensor
1. Konsumsi daya sangat sedikit
2. Sensor ini bermaterial dari FR-04 dengan dimensi 5cm x 4cm berlapis nikel dan dengan kualitas tinggi pada kedua sisinya
3. Pada lapisan module mempunyai sifat anti oksidasi sehingga tahan terhadap korosi
4. Tegangan kerja masukan sensor 3.3V – 5V
5. Menggunakan IC comparator LM393 yang stabil
6. Output dari modul comparator dengan kualitas sinyal bagus lebih dari 15mA
7. Dilengkapi lubang baut untuk instalasi dengan modul lainnya
8. Terdapat potensiometer yang berfungsi untuk mengatur sensitifitas sensor
9. Terdapat 2 Output yaitu digital (0 dan 1) dan analog (tegangan)
10. Dimensi PCB yaitu 3.2 cm x 1.4 cm
Grafik respon rain sensor
Rain sensor berfungsi untuk mendeteksi kebocoan dari tank air.
Konfigurasi pin rain sensor
Spesifikasi rain sensor
1. Konsumsi daya sangat sedikit
2. Sensor ini bermaterial dari FR-04 dengan dimensi 5cm x 4cm berlapis nikel dan dengan kualitas tinggi pada kedua sisinya
3. Pada lapisan module mempunyai sifat anti oksidasi sehingga tahan terhadap korosi
4. Tegangan kerja masukan sensor 3.3V – 5V
5. Menggunakan IC comparator LM393 yang stabil
6. Output dari modul comparator dengan kualitas sinyal bagus lebih dari 15mA
7. Dilengkapi lubang baut untuk instalasi dengan modul lainnya
8. Terdapat potensiometer yang berfungsi untuk mengatur sensitifitas sensor
9. Terdapat 2 Output yaitu digital (0 dan 1) dan analog (tegangan)
10. Dimensi PCB yaitu 3.2 cm x 1.4 cm
Grafik respon rain sensor
- Sensor GP2D120
Sensor infrared ranger Sharp GP2D120 memiliki kemampuan membaca jarak 4-30 cm. Namun, hasil konversi A/D tidak linier. Artinya, tegangan output sensor tidak berbanding lurus dengan jarak hasil pengukuran.
-MOTOR DC
A. Konfigurasi PIN
No: | Pin Name | Description |
1 | Terminal 1 | A normal DC motor would have only two terminals. Since these terminals are connected together only through a coil they have not polarity. Revering the connection will only reverse the direction of the motor |
2 | Terminal 2 |
-Logicstate
-Ground
Ground Berfungsi sebagai untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian
Logic Toggle
berfungsi sebagai untuk memutuskan alur energi yg menyambung ke IC, atau untuk menghubungkannya. Jadi logic toggle pada dasarnya adalah alat penyambung atau pemutus alur.
Simbol Logic Toggle di proteus :
Sensor Soil Moisture
Soil Moisture Sensor merupakan module untuk mendeteksi kelembaban tanah, yang dapat diakses menggunakan microcontroller seperti arduino.Sensor kelembaban tanah ini dapat dimanfaatkan pada sistem pertanian, perkebunan, maupun sistem hidroponik mnggunakan hidroton.
Soil Moisture Sensor dapat digunakan untuk sistem penyiraman otomatis atau untuk memantau kelembaban tanah tanaman secara offline maupun online. Sensor yang dijual pasaran mempunyai 2 module dalam paket penjualannya, yaitu sensor untuk deteksi kelembaban, dan module elektroniknya sebagai amplifier sinyal.
Logo Sensor Soil Moisture di proteus:
NPN
Transistor NPN adalah transistor bipolar yang menggunakan arus listrik kecil dan tegangan positif pada terminal Basis untuk mengendalikan aliran arus dan tegangan yang lebih besar dari Kolektor ke Emitor.
Rumus dari Transitor adalah :
hFE = iC/iB
dimana, iC = perubahan arus kolektor
iB = perubahan arus basis
hFE = arus yang dicapai
Simbol NPN di proteus :
Relay
Relay adalah suatu peranti yang bekerja berdasarkan elektromagnetik untuk menggerakan sejumlah kontaktor yang tersusun atau sebuah saklar elektronis yang dapat dikendalikan dari rangkaian elektronik lainnya dengan memanfaatkan tenaga listrik sebagai sumber energinya. Kontaktor akan tertutup (menyala) atau terbuka (mati) karena efek induksi magnet yang dihasilkan kumparan (induktor) ketika dialiri arus listrik. Berbeda dengan saklar, pergerakan kontaktor (on atau off) dilakukan manual tanpa perlu arus listrik.
Kapasitas Pengalihan Maksimum:
Simbol Relay di Proteus:
Battery
Baterai (Battery) adalah sebuah sumber energi yang dapat merubah energi kimia yang disimpannya menjadi energi listrik yang dapat digunakan seperti perangkat elektronik. Hampir semua perangkat elektronik yang portabel seperti handphone, laptop, dan maianan remote control menggunakan baterai sebagai sumber listriknya. Dengan adanya baterai, sehingga tidak perlu menyambungkan kabel listrik ke terimanal untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Setiap baterai terdiri dari terminal positif (Katoda) dan terminal negatif (Anoda) serta elektrolit yang berfungsi sebagai penghantar. Output arus listrik dari baterai adalah arus searah atau disebut juga dengan arus DC (Direct Current). Pada umumnya, baterai terdiri dari 2 jenis utama yakni baterai primer yang hanya dapat sekali pakai (single use battery) dan baterai sekunder yang dapat diisi ulang (rechargeable battery).
Simbol battery di proteus:
Resistor
Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika. Sebagaimana fungsi resistor yang sesuai namanya bersifat resistif dan termasuk salah satu komponen elektronika dalam kategori komponen pasif. Satuan atau nilai resistansi suatu resistor di sebut Ohm dan dilambangkan dengan simbol Omega (Ω). Sesuai hukum Ohm bahwa resistansi berbanding terbalik dengan jumlah arus yang mengalir melaluinya. Selain nilai resistansinya (Ohm) resistor juga memiliki nilai yang lain seperti nilai toleransi dan kapasitas daya yang mampu dilewatkannya. Semua nilai yang berkaitan dengan resistor tersebut penting untuk diketahui dalam perancangan suatu rangkaian elektronika oleh karena itu pabrikan resistor selalu mencantumkan dalam kemasan resistor tersebut.
Rumus Resistor:
Seri : Rtotal = R1 + R2 + R3 + ….. + Rn
Dimana :
Rtotal = Total Nilai Resistor
R1 = Resistor ke-1
R2 = Resistor ke-2
R3 = Resistor ke-3
Rn = Resistor ke-n
Paralel: 1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn
Dimana :
Rtotal = Total Nilai Resistor
R1 = Resistor ke-1
R2 = Resistor ke-2
R3 = Resistor ke-3
Rn = Resistor ke-n
Simbol Resistor:
LED atau singkatan dari Light Emitting Diode adalah salah satu komponen elektronik yang tidak asing lagi di kehidupan manusia saat ini. LED saat ini sudah banyak dipakai, seperti untuk penggunaan lampu permainan anak-anak, untuk rambu-rambu lalu lintas, lampu indikator peralatan elektronik hingga ke industri, untuk lampu emergency, untuk televisi, komputer, pengeras suara (speaker), hard disk eksternal, proyektor, LCD, dan berbagai perangkat elektronik lainnya sebagai indikator bahwa sistem sedang berada dalam proses kerja, dan biasanya berwarna merah atau kuning. LED ini banyak digunakan karena komsumsi daya yang dibutuhkan tidak terlalu besar dan beragam warna yang ada dapat memperjelas bentuk atau huruf yang akan ditampilkan. dan banyak lagi
Pada dasarnya LED itu merupakan komponen elektronika yang terbuat dari bahan semi konduktor jenis dioda yang mampu memencarkan cahaya. LED merupakan produk temuan lain setelah dioda. Strukturnya juga sama dengan dioda, tetapi belakangan ditemukan bahwa elektron yang menerjang sambungan P-N. Untuk mendapatkna emisi cahaya pada semikonduktor, doping yang pakai adalah galium, arsenic dan phosporus. Jenis doping yang berbeda menghasilkan warna cahaya yang berbeda pula.
Rumus mencari resistor pada LED:
R = (VS – VL) / I
Dimana :
R = Nilai Resistor yang diperlukan (dalam Ohm (Ω))
VS = Tegangan Input (dalam Volt (V))
VL = Tegangan LED (dalam Volt (V))
I = Arus Maju LED (dalam Ampere (A))
Simbol LED di Proteus:
Ground
adalah suatu sistem instalasi listrik yang bisa meniadakan beda potensial sebagai pelepasan muatan listrik berlebih pada suatu instalasi listrik dengan cara mengalirkannya ke tanah sehingga istilah sehari hari yang sering digunakan yaitu pentanahan atau arde.
Simbol ground di proteus :
Touch Sensor
Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor). Seiring dengan perkembangan teknologi, sensor sentuh ini semakin banyak digunakan dan telah menggeser peranan sakelar mekanik pada perangkat-perangkat elektronik.
Simbol Touch Sensor:
- Water Level SensorWater level merupakan sensor yang berfungsi untuk mendeteksi ketinggian air dengan output analog kemudian diolah menggunakan mikrokontroler. Pada rangkaian ini bisa digunakan capcitor dan induktor agar switch relay tidak berpindah-pindah. Cara kerja sensor ini adalah pembacaan resistansi yang dihasilkan air yang mengenai garis lempengan pada sensor. Semakin banyak air yang mengenai lempengan tersebut, maka nilai resistansinya akan semakin kecil dan sebaliknya.
Grafik respon water level sensor
Sensor hujan adalah jenis sensor yang berfungsi untuk mendeteksi terjadinya hujan atau tidak, yang dapat difungsikan dalam segala macam aplikasi dalam kehidupan sehari – hari. Dipasaran sensor ini dijual dalam bentuk module sehingga hanya perlu menyediakan kabel jumper untuk dihubungkan ke mikrokontroler atau Arduino.
Prinsip kerja dari module sensor ini yaitu pada saat ada air hujan turun dan mengenai panel sensor maka akan terjadi proses elektrolisasi oleh air hujan. Dan karena air hujan termasuk dalam golongan cairan elektrolit yang dimana cairan tersebut akan menghantarkan arus listrik.
Pada sensor hujan ini terdapat ic komparator yang dimana output dari sensor ini dapat berupa logika high dan low (on atau off). Serta pada modul sensor ini terdapat output yang berupa tegangan pula. Sehingga dapat dikoneksikan ke pin khusus Arduino yaitu Analog Digital Converter.
Dengan singkat kata, sensor ini dapat digunakan untuk memantau kondisi ada tidaknya hujan di lingkungan luar yang dimana output dari sensor ini dapat berupa sinyal analog maupun sinyal digital.
Grafik respon rain sensor
Motor DC adalah motor listrik yang memerlukan suplai tegangan arus searah pada kumparan medan untuk diubah menjadi energi gerak mekanik. Kumparan medan pada motor dc disebut stator (bagian yang tidak berputar) dan kumparan jangkar disebut rotor (bagian yang berputar). Motor arus searah, sebagaimana namanya, menggunakan arus langsung yang tidak langsung/directunidirectional.
Motor DC adalah piranti elektronik yang mengubah energi listrik menjadi energi mekanik berupa gerak rotasi. Pada motor DC terdapat jangkar dengan satu atau lebih kumparan terpisah. Tiap kumparan berujung pada cincin belah (komutator). Dengan adanya insulator antara komutator, cincin belah dapat berperan sebagai saklar kutub ganda (double pole, double throw switch). Motor DC bekerja berdasarkan prinsip gaya Lorentz, yang menyatakan ketika sebuah konduktor beraliran arus diletakkan dalam medan magnet, maka sebuah gaya (yang dikenal dengan gaya Lorentz) akan tercipta secara ortogonal diantara arah medan magnet dan arah aliran arus. Kecepatan putar motor DC (N) dirumuskan dengan Persamaan berikut.
Simbol motor DC di proteus:
Step 1:SUSUN dan SIAPKAN KOMPONEN
Step 2:RANGKAI KOMPONEN
Step 3: BUAT SIMULASI PADA PROTEUS
Step 4: MENCOBA RANGKAIAN
Step 5: MENERAPKAN RANGKAIAN
- Foto Rangkaian
- Prinsip Kerja
Sensor rain berfungsi untuk mendeteksi terjadinya hujan atau
tidak. Dan apabila sensor rain berlogika 1 ada arus yang mengalir pada vcc ,
lalu arus di teruskan ke kaki Vout berupa tegangan lalu di umpankan ke sebuah
resistor , dan tegangan yang terukur yaitu +5 volt , lalu tegangan tersebut di
teruskan ke OP-AMP , yang mana tegangan tersebut ke kaki Non Inverting , dan
dapat di lihat terjadi penguatan sebanyak 2 kali, yang mana tegangan menjadi
+10 volt dengan rumus R5/R1 Ditambah 1 dikali dengan V input lalu di teruskan
ke resistor dan menuju transistor .
dengan aktifnya transistor ada arus yang mengalir pada power supplay, lalu ke
relay ,kaki kolektor dan kai emitor dan di teruskan ke ground dan motor pada
sensor rain akan berfungsi untuk menutup teras tanaman.
Sensor Touch berfungsi untuk mendeteksi terjadinya ada atau
tidaknya sentuhan. Dan apabila sensor touch berlogika 1 ada arus yang mengalir
pada vcc , lalu arus di teruskan ke kaki Vout berupa tegangan lalu di umpankan
ke sebuah resistor , dan tegangan yang terukur yaitu +5 volt , lalu tegangan
tersebut di teruskan ke OP-AMP , yang mana tegangan tersebut ke kaki Non Inverting
, dan dapat di lihat terjadi penguatan sebanyak 2 kali, yang mana tegangan
menjadi +10 volt dengan rumus R5/R1 Ditambah 1 dikali dengan V input lalu di
teruskan ke resistor dan menuju transistor
. dengan aktifnya transistor ada arus yang mengalir pada power supplay, lalu ke
relay ,kaki kolektor dan kai emitor dan di teruskan ke ground dan motor pada
sensor rain akan berfungsi untuk membuka kembali teras tanaman
-Prinsip Kerja Water sensor
Water sensor berfungsi
untuk mendeteksiketinggian air . pada saat potensio di bawah 10% maka aka
tegangan yang keluar pada Vout sensor , lalu di teruskan ke inductor lalu ke
capacitor dan terbaca tegangan sebesar 2,67 dan di umpankan ke sebuah resistor
lalu di perkecil dan terbaca 0,87 volt dan transistor pun menjadi aktif. ketika
transistor aktif ada arus yang mengalir ke power suplay lau ke relay lalu ke
kaki kolektor dan kaki emitor dan di teruskan ke ground dan relaypun
berpindah kekiri dan ke kanan dan menyebabkan LED Biru menyala yang menandakan Tangki
keadaan kering dan motor pun menyala untuk mengisi tangki air.
pada saat potensio di atas 80% maka aka tegangan yang
keluar pada Vout sensor , lalu di teruskan ke inductor lalu ke capacitor dan
terbaca tegangan sebesar 2,67 dan di umpankan ke sebuah resistor lalu di
perkecil dan terbaca 0,87 volt dan transistor pun menjadi aktif. ketika
transistor aktif ada arus yang mengalir ke power suplay lau ke relay lalu ke
kaki kolektor dan kaki emitor dan di teruskan ke ground dan relaypun
berpindah kekiri dan ke kanan dan menyebabkan LED hijau menyala yang menandakan
Tangki Air keadaan Penuh dan motor pun berhenti
untuk mengisi tangki air.
-Prinsip Kerja Vibration Sensor
Sensor Vibration berfungsi untuk mendeteksi ada atau tidaknya getaran (Gempa). Dan apabila sensor berlogika 1 ada arus yang mengalir pada vcc , lalu arus di teruskan ke kaki Vout berupa tegangan lalu di umpankan ke sebuah resistor , dan tegangan yang terukur yaitu +5 volt , lalu tegangan tersebut di teruskan ke OP-AMP , yang mana tegangan tersebut ke kaki Non Inverting , dan dapat di lihat terjadi penguatan sebanyak 2 kali, yang mana tegangan menjadi +10 volt dengan rumus R5/R1 Ditambah 1 dikali dengan V input lalu di teruskan ke resistor dan menuju transistor . dengan aktifnya transistor ada arus yang mengalir pada power supplay, lalu ke relay ,kaki kolektor dan kai emitor dan di teruskan ke ground dan motor pada sensor akan berfungsi untuk menutup pipa akibat gempa
Sensor Jarak berfungsi untuk mendeteksi ada atau tidaknya
orang sesuatu yang mendekat . Dan apabilaada yang mendekati sensor pada jarak 4
cm akan mengeluarkan tegangan sebesar 2,69 volt lalu di perkecil oleh resistor
menjadi 0,87 volt dan menyebabkan transistor aktif. dengan aktifnya transistor
ada arus yang mengalir pada power supplay, lalu ke relay ,kaki kolektor dan kai
emitor dan di teruskan ke ground dan motor pada sensor akan menjadi pagar yang
mana berfungsi untuk melindungi tanaman dari hewan
- Download File HTML klik disini
- Download File Rangkaian klik disini
- Download Video klik disini
- Download Data Sheet Resistor 10k klik disini
- Download Data Sheet Resistor 220 OHM KLIK DISINI
- Download Data Sheet Transistor NPN BC547 klik disini
- Download Data Sheet Motor DC klik disini
- Download Data Sheet Buzzer KLIK DISINI
- Download Datasheet LED klik disini
- Download Data Sheet Relay 12V klik disini
- Download Data Sheet Sensor Soil Moisture klik disini
- Download Data Sheet Sensor Touch klik disini
- Download Data Sheet Water sensor klik disini
- Download Data Sheet Rain sensor klik disini
- Download Library Sensor Soil Moisture klik disini
- Download Library Sensor Touch klik disini
- Download Library Water sensor klik disini
- Download Library Rain sensor klik disini
Tidak ada komentar:
Posting Komentar
