MODUL 4 : LAPORAN AKHIR 2

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian

4. Prinsip Kerja

5. Video Percobaan

6. Analisis

7. Download

1. Jurnal [Kembali]

Percobaan 2

2. Alat dan Bahan [Kembali]

1.         Panel DL 2203C.

2.         Panel DL 2203D.

3.         Panel DL 2203S.

4.         Jumper.

bahan

• BCD dekoder




• Seven Segment




• JK Flip Flop

• D Flip Flop

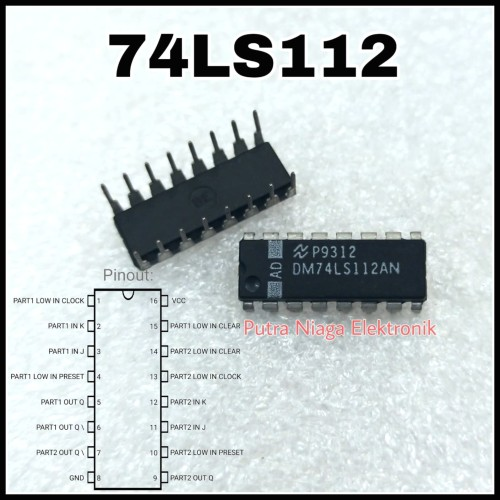

• IC 74LS112

• IC 74LS90

• IC 7493

•  IC 74193
•

3. Rangkaian [Kembali]

4. Prinsip Kerja [Kembali]

IC BCD 7447 merupakan IC yang bertujuan mengubah data BCD (Binary Coded Decimal) menjadi suatu data keluaran untuk seven segment. IC 7447 yang bekerja pada tegangan 5V ini khusus untuk menyalakan seven segment dengan konfigurasi common anode. Sedangkan untuk menyalakan tampilan seven segment yang bekerja pada konfigurasi common cathode menggunakan IC BCD 7448.

IC ini sangat membantu untuk meringkas masukan seven segmen dengan jumlah 7 pin, sedangkan jika menggunakan BCD cukup dengan 4 bit masukan. IC BCD bisa juga disebut dengan driver seven segment. Berikut konfigurasi Pin IC 7447.

Konfigurasi Pin Decoder:

a. Pin Input IC BCD, memiliki fungsi sebagai masukan IC BCD yang terdiri dari 4 Pin, nama pin masukan BCD dilangkan dengan huruf kapital yaitu A, B, C  dan D. Pin input berkeja dengan logika High=1.

b. Pin Ouput IC BCD, memiliki fungsi untuk mengaktifkan seven segmen sesuai data yang   diolah dari pin input. Pin output berjumlah 7 pin yang namanya dilambangkan dengan           aljabar huruf kecil yaitu, b, c, d, e, f dan g. Pin Output bekerja dengan logika low=0. Karena itulah IC 7447 digunakan untuk seven segment common anode.

c. Pin LT (Lamp Test) memiliki fungsi untuk mengaktifkan semua output menjadi aktif low,   sehingga semua led pada seven segmen menyala dan menampilkan angka 8. Pin LT akan     aktif jika diberi logika low. Pin ini juga digunakan untuk mengetes kondisi LED pada seven segment.

d. Pin RBI (Ripple Blanking Input) memiliki fungsi untuk menahan data input (disable input), pin RBI akan aktif jika diberi logika low. Sehingga seluruh pin output akan berlogika High, dan seven segment tidak aktif.

e. Pin RBO (Ripple blanking Output) memiliki fungsi untuk menahan data output (disable    output), pin RBO ini akan aktif jika diberikan logika Low. Sehingga seluruh pin output akan berlogika High, dan seven segment tidak aktif.

Pada aplikasi IC dekoder 7447, ketiga pin (LT, RBI dan RBO) harus diberi logika HIGH=1 agar tidak aktif. Baik IC 7447 atau 7448 pada bagian output perlu dipasang resistor untuk membatasi arus yang keluar sehingga led pada seven segment bekerja secara optimal. Berikut ini rangkaian IC dekoder 7448 untuk konfigurasi seven segment common cathode.

5. Video Percobaan [Kembali]

6. Analisis [Kembali]

1. Analisa Pengaruh LT,RBO dam RBI pada rangkaian

•  LT berfungsi untuk mengaktifkan semua outputt menjadi aktif low sehingga lampu pada seven segment akan menyala dan menampilkan angka 8.
• RBO akan aktif ketika berlogika 0 maka  akan menahan data output sehingga seven segment tidak aktif dan seluruh kaki output akan berlogika high.
• Kaki RBI berfungsi  menahan data input sehigga seven segment tidak aktif ketika RBI nya berlogika 0

2.Analisa BCD Decoder to Seven Segment pada rangkaian

     BCD Decoder mengubah output yang keadaan  binary ke bentuk decimal, Yang mana mengubah input yang awalnya sedikit (misal 4) menjadi banyak (misal 7) sehingga outputnya terhubung semua ke kaki seven segment dan seven segment bisa menyala dengan semestinya, jika BCD tidak dihubungkan maka seven segment tidak bisa menampilkan angka dengan sempurna

7. Download [Kembali]

Download HTML Download

Download Video percobaan Download

Download Datasheet  JK Flip Flop Download

Download Data Decoder (IC7447) Download

Datasheet Seven segment Download
